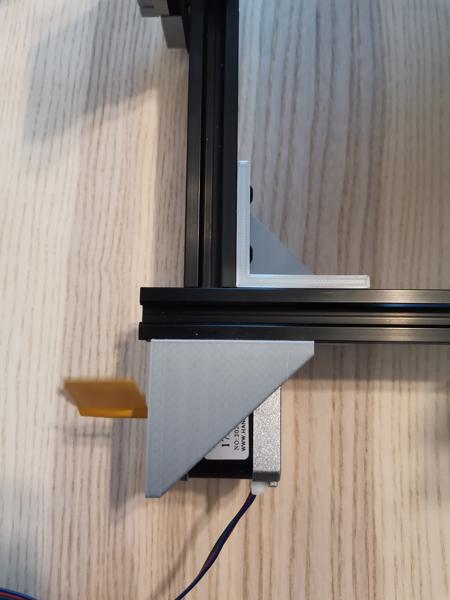

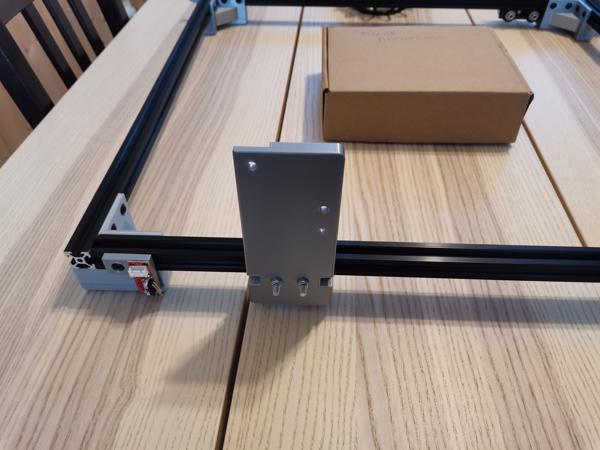

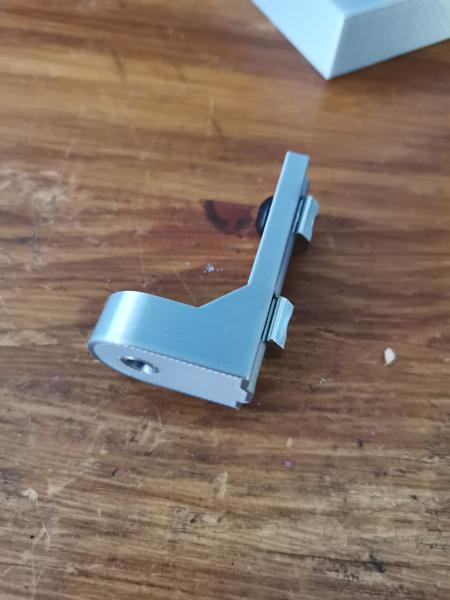

Voici un projet de CNC Laser faite à partir de pièces dessiné sur Fusion 360 et imprimés en 3D sur ma Creality Ender3 v2.
Pour les fichiers 3D au format STL : DREndLaser sur Thingiverse
Les pièces ont été acheté sur AliExpress et amazon.


ElémentLienRéférenceQuantité

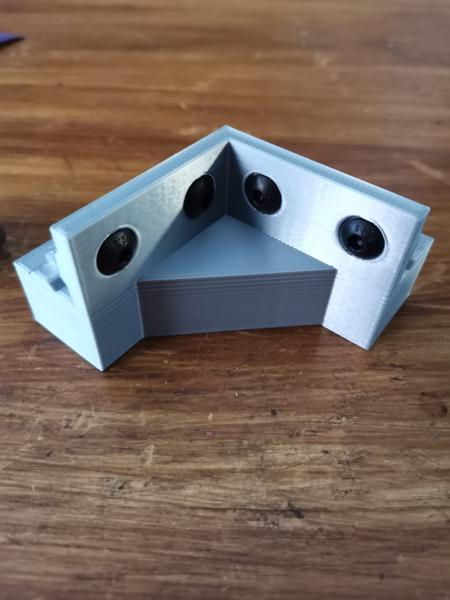

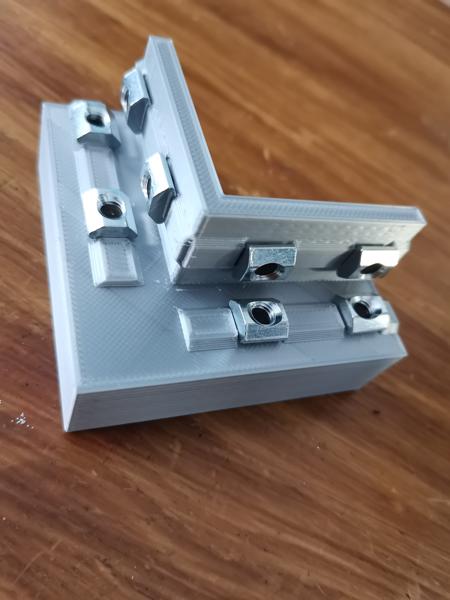

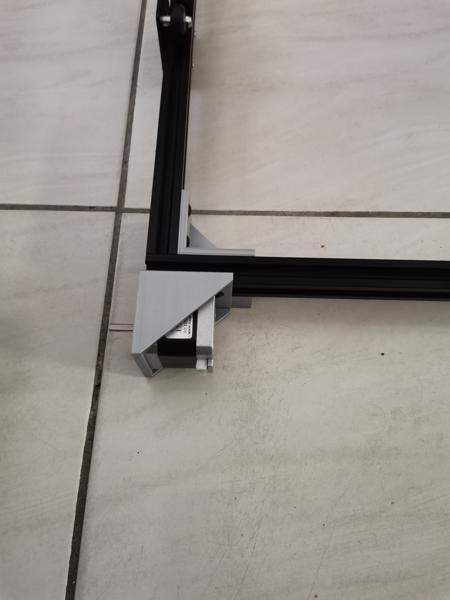

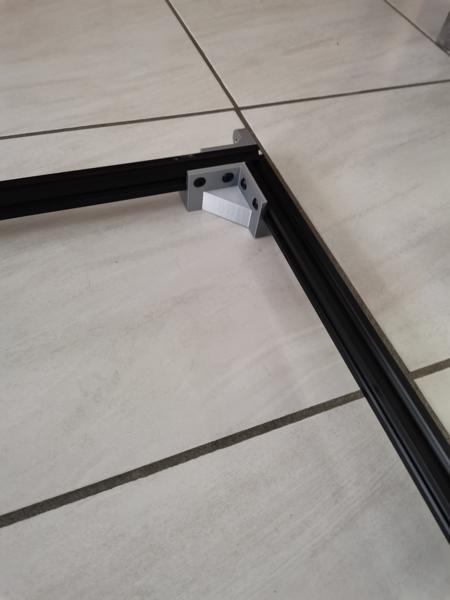

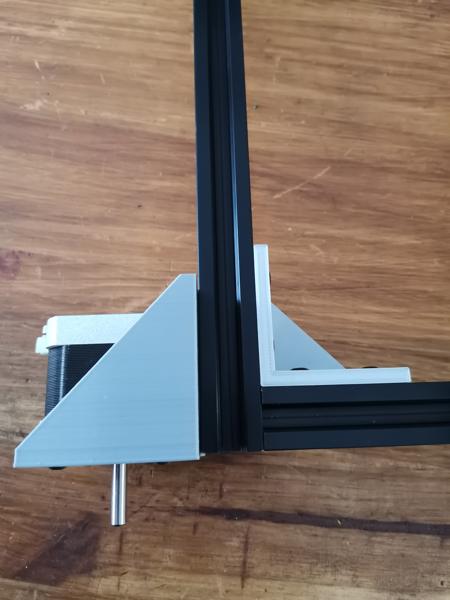

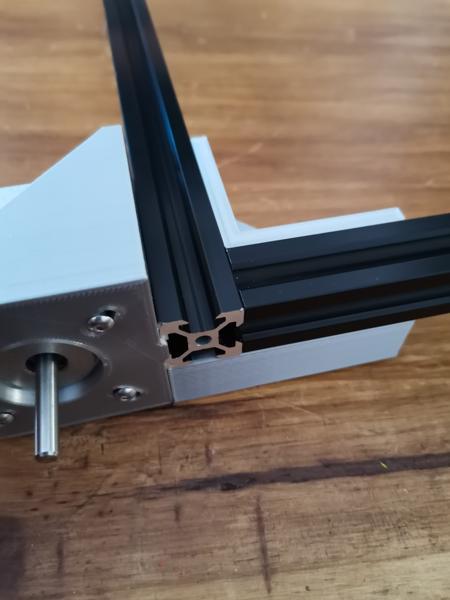

Equerre 2020 lotLienX2

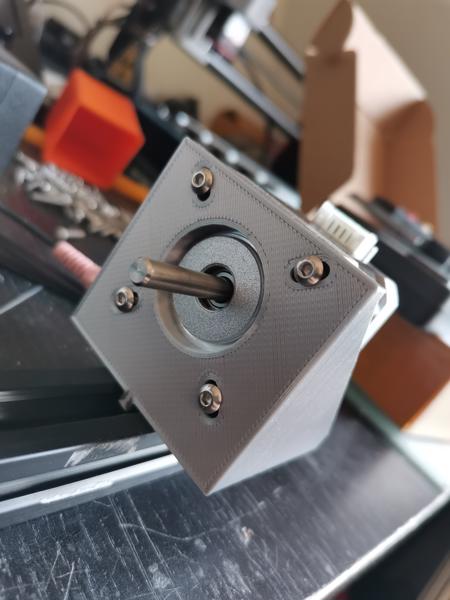

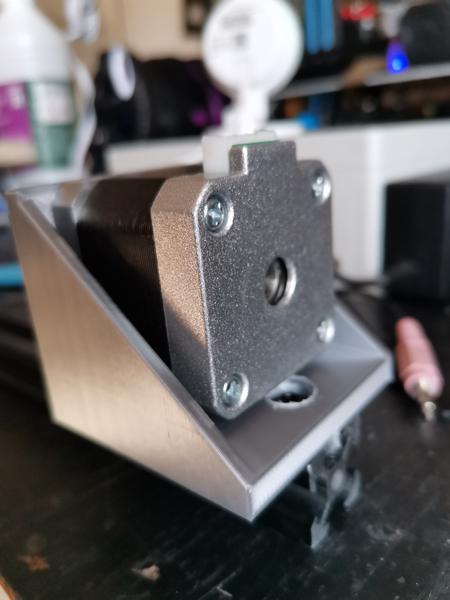

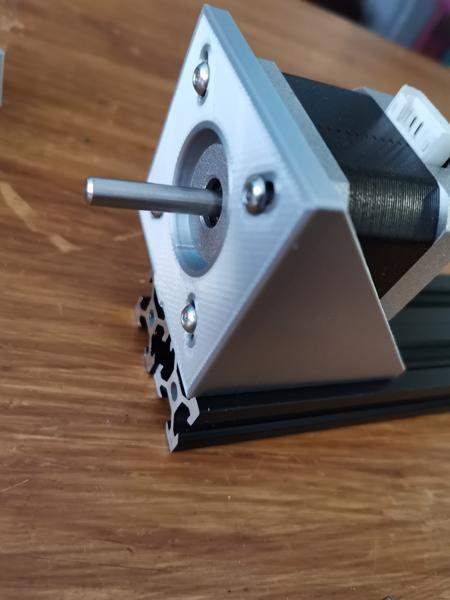

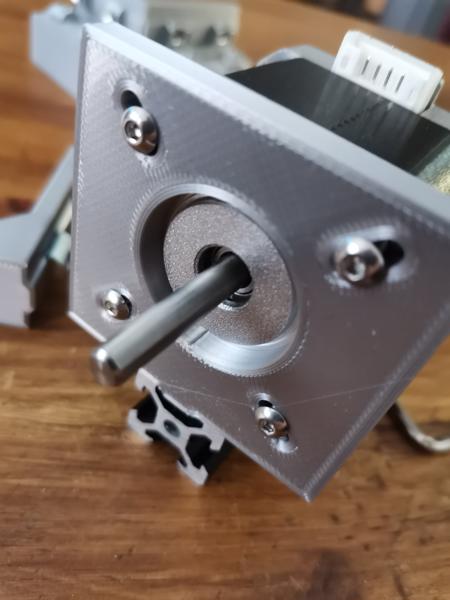

Nema 17Lien17HS44013

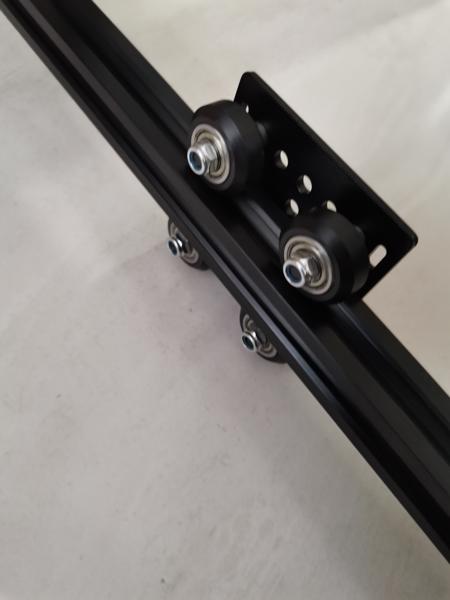

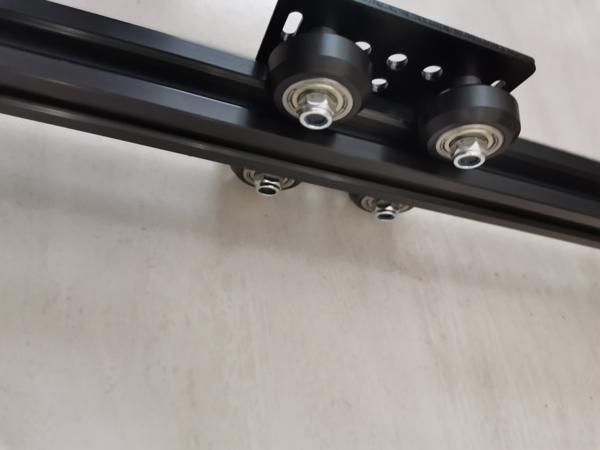

Plaque de guidageLienX3

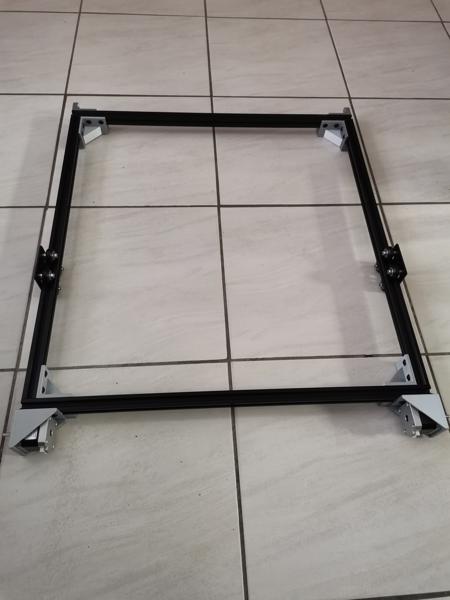

Profile 2020 600mmLienX5
Profile 2040 600mmLienX1

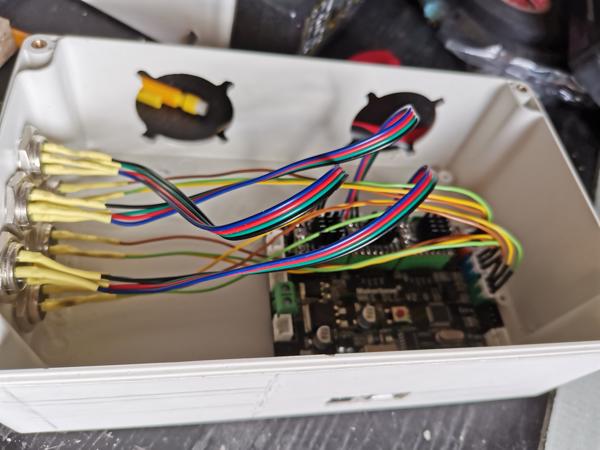

Carte GRBLLienDrivers TMC 22091

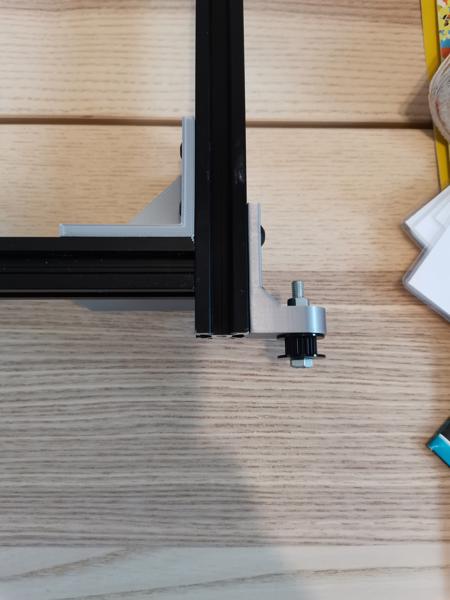

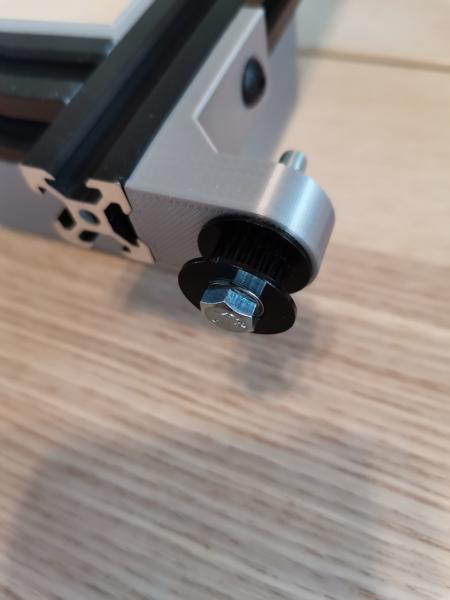

Poulie GT2 à visserLien20 dents diamètre 5mm4
Poulie GT2LienLisse diamètre 5mm4
Poulie GT2Lien20 dents diamètre 5mm4

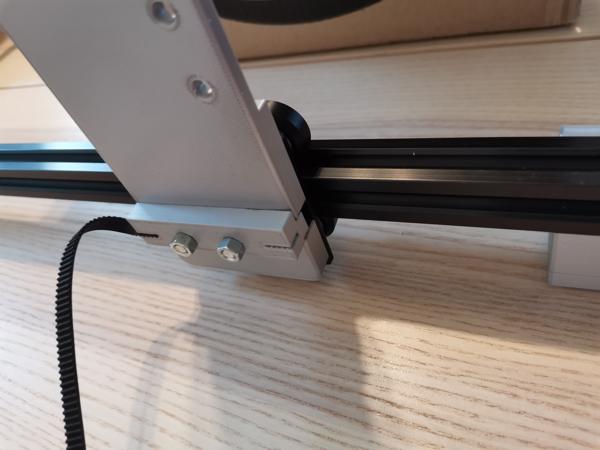

Courroie GT2 5MLienGT2 6mm1

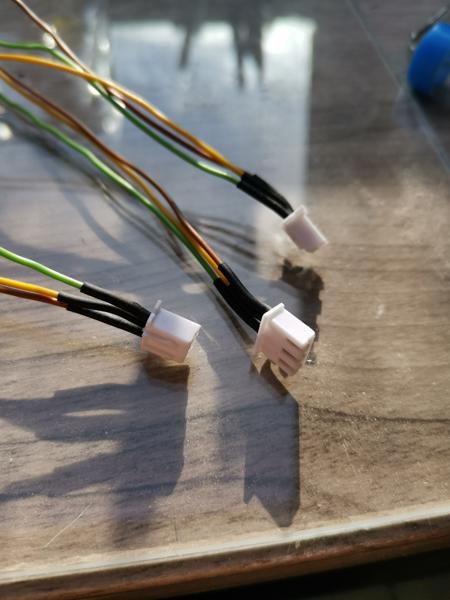

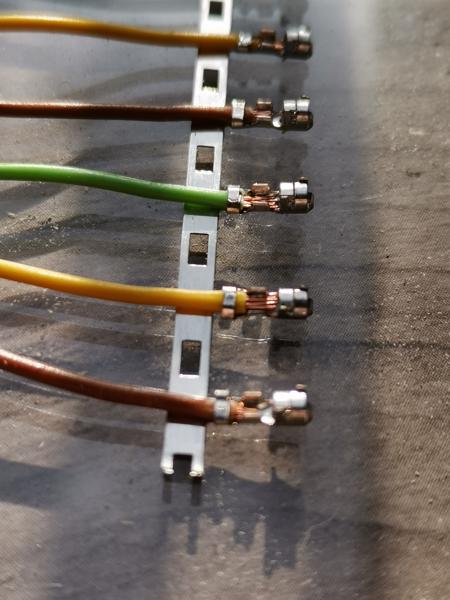

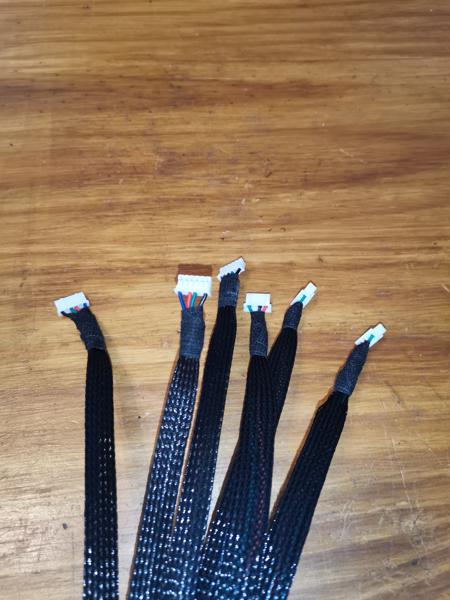

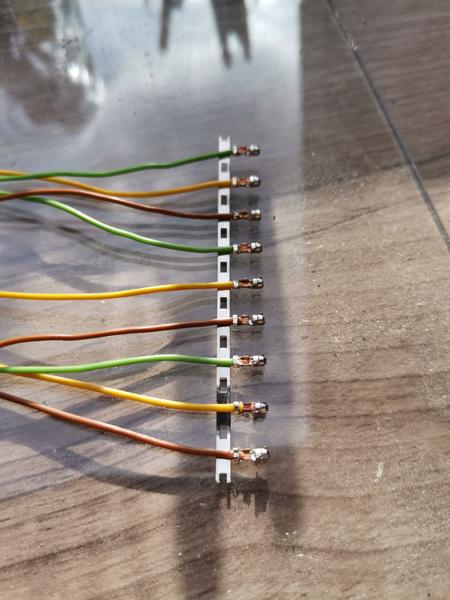

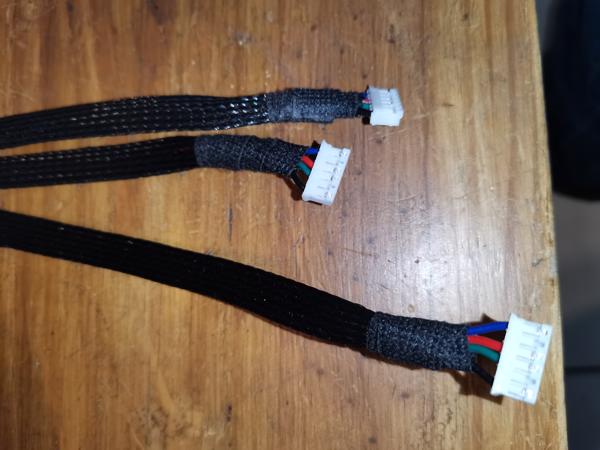

Cable Nema 17 1M50Lien150 cm XH2,543
Gaine tressé 50MLien10mm1
Boitier ElectroniqueLien200x120x75mm1
Ventillateur SUNONLien40x40x10mm2

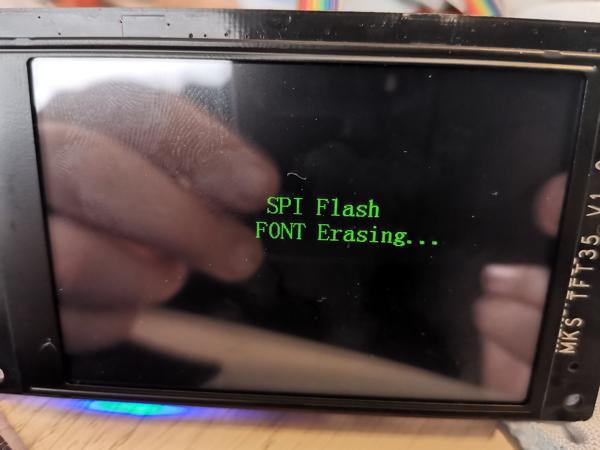

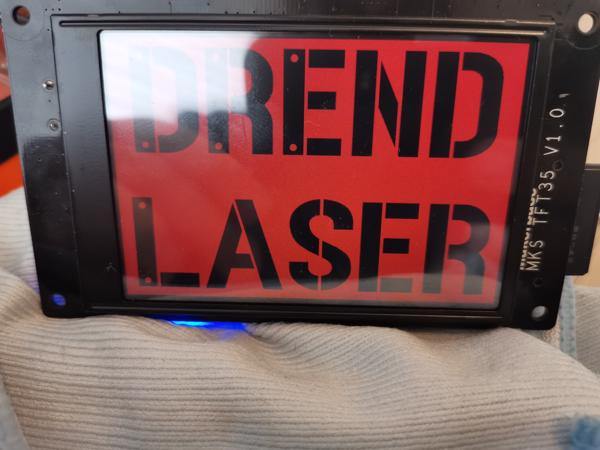

Ecran de contrôleLienSD side + Wifi1
Bouton arrêt urgenceLien16mm 2NO2NC1

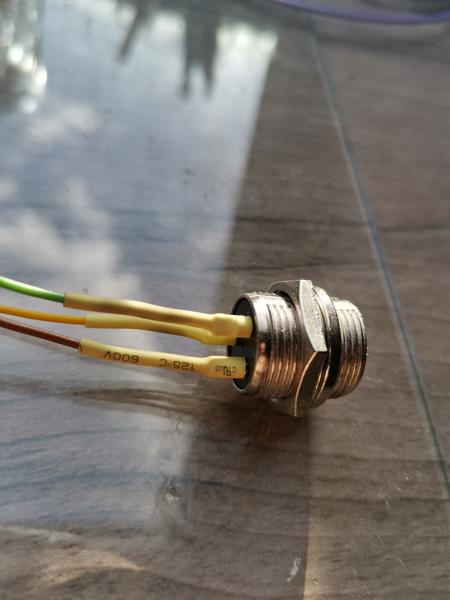

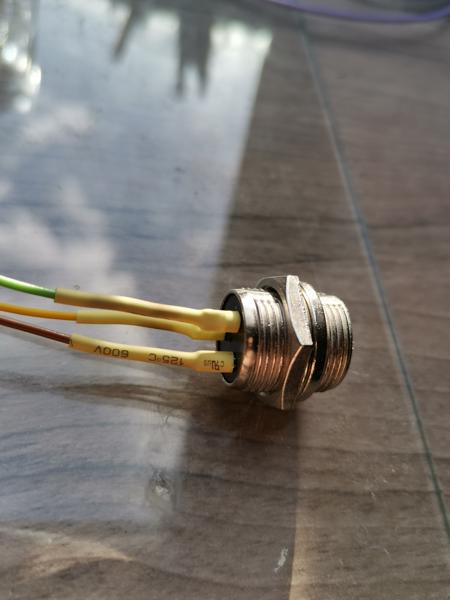

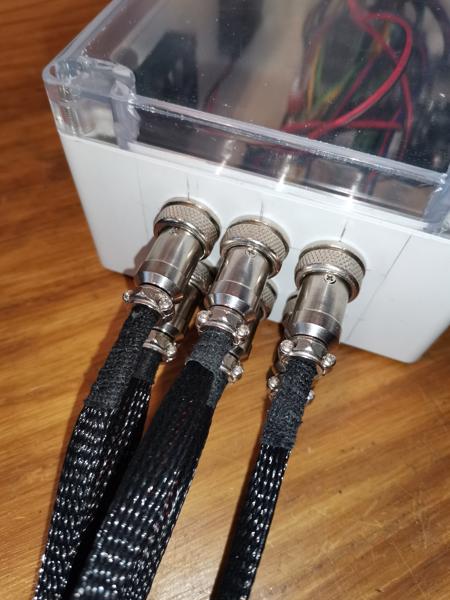

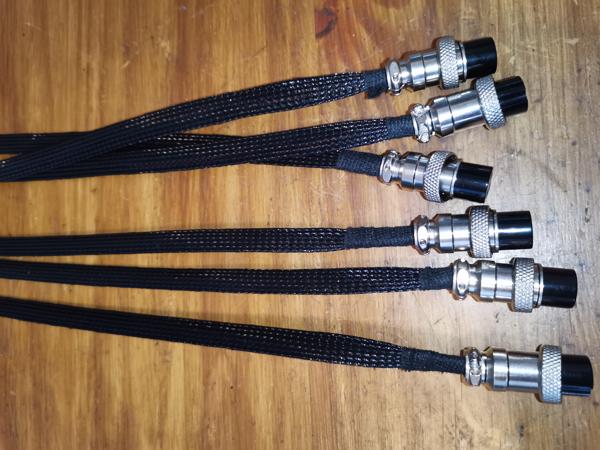

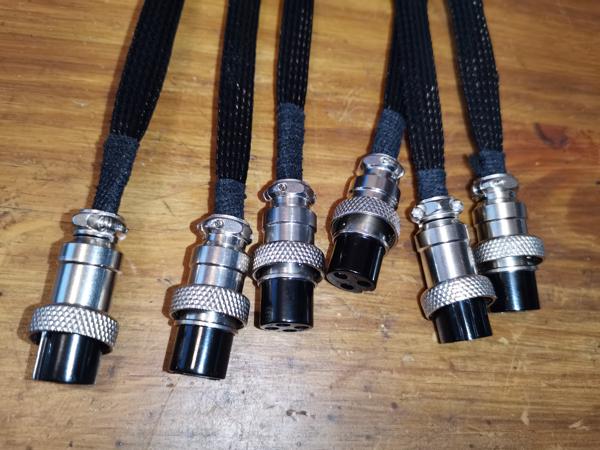

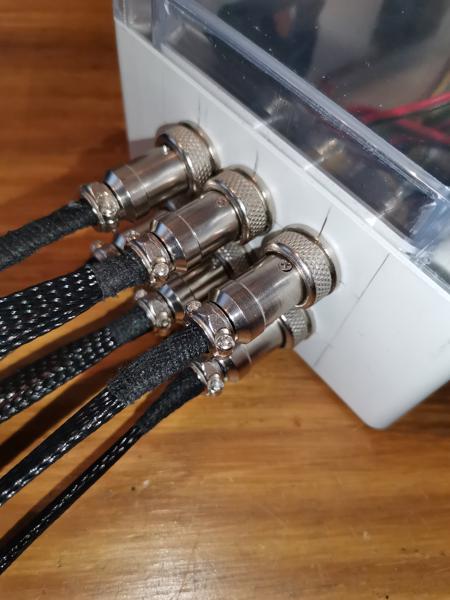

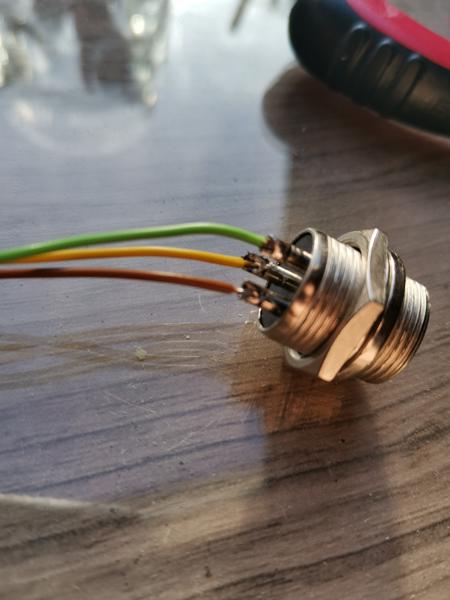

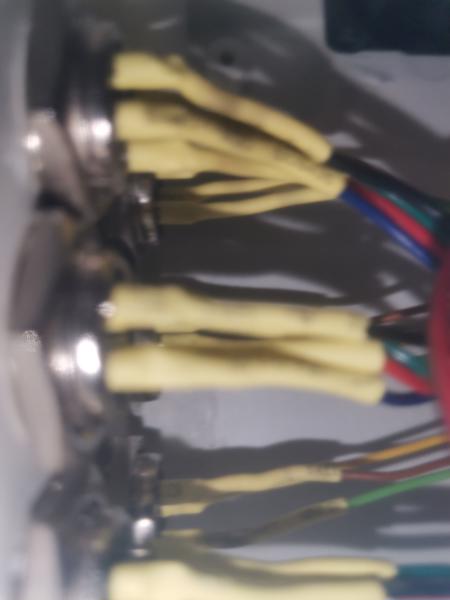

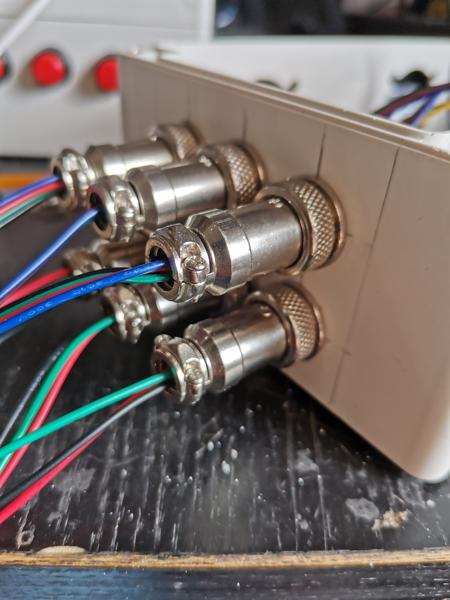

Connecteur AviationLienGX16 4pins3
Boitier plastiqueLienX1
PLA GeeetechLienSilk Grey 1kg1
